MPC8323E-RDB开发板

住宅和SOHO网关、无线接入点、虚拟专用网络(VPN)、防火墙路由器，以及各种IP服务设备　参考方案

概述

为适应消费者和SOHO联网设备市场需求，祥佑(MICETEK)提供给开发者一款MPC8323E-RDB开发板。该开发板基于飞思卡尔设计的首个采用QUICC Engine? 技术的PowerQUICC? 处理器系列，MPC8323E PowerQUICC II Pro处理器，内含PowerPC?内核，提供卓越的数据包处理、VoIP和加密性能。这些高级处理功能将帮助消费者和小型企业充分利用下一代高速宽带及无线服务。

应用

MPC8323E处理器系列能够提供卓越的性能和灵活的连接选择，适用于住宅和SOHO网关、无线接入点、虚拟专用网络(VPN)、防火墙路由器，以及各种IP服务设备，例如VoIP和IPTV机顶盒等。通过MPC8323E的片上PCI接口，可以支持打印机USB 2.0 集线器、网络附加存储和媒体服务器应用，以及采用WLAN 802.11x 和WiMAX技术的无线连接。MPC8323E处理器还可用于数字家庭以外的其它应用，如DSLAM线路卡、工业控制、测试和测量设备。

MPC8323E处理器特点

MPC8323E系列采用了QUICC Engine技术的简化版本，内含一个专为住宅和SOHO联网应用优化过的32位RISC引擎。单内核RISC引擎与5个通用通信控制器(UCC)协同工作。每个UCC可以进行配置，以处理各种不同的通信协议，包括10/100以太网、达到OC-3速度的异步传输模式(ATM)、串行Multi-PHY ATM、时分复用(TDM)、高级数据链路控制(HDLC)两路通用异步收发机(DUART)、二进制同步通信协议(BISYNC)。

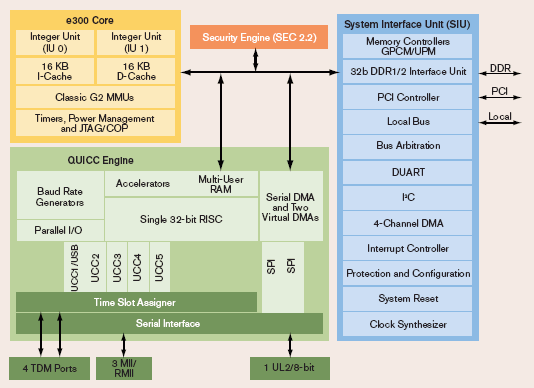

MPC8323E处理器结构框图

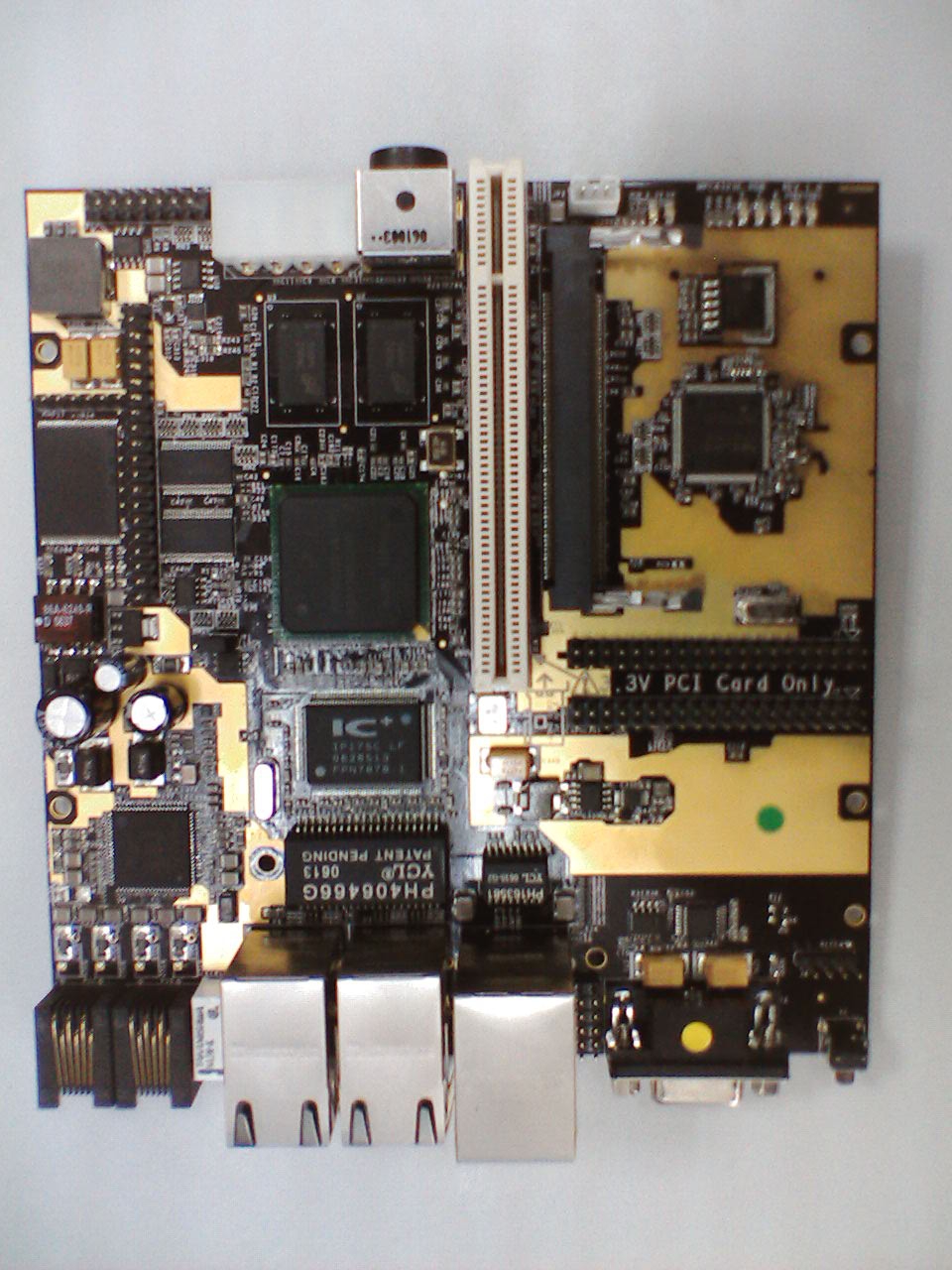

MPC8323E-RDB开发板硬件资源

· CPU：Freescale MPC8323E 运行于333/133 MHz (CPU/CSB)

· 存储子系统：

— 64 MByte 无缓冲DDR2 SDRAM

— 16 MByte Flash单片存储器

— 256 MBits M24256串行EEPROM

— SD连接器，通过SPI接口与SD存储器连接

· 接口：

— 10/100 Base-T以太网口：

– UCC2，MII接口：四个 10/100 Base-T RJ-45接口，使用ICPlus? IP175C L2 switch芯片

– UCC3，MII接口：一个 10/100 Base-T RJ-45接口，使用独立的ICPlus? IP175C L2 switch芯片

— 电话接口：

– SPI和TDM 接口：两个RJ-11电话接口，使用 Legerity? Le88221 SLIC Codec

— USB 2.0主接口：

– USB1和 USB2, PCI接口：两个 USB2.0 type A连接器，带 NEC?μPD720102 USB 2.0主控制器

— PCI：32-bit PCI接口，Z高运行在 66 MHz

– 一个 32-bit 3.3 V PCI插槽（或在背面有可选 mini-PCI插槽），连接到 PCI总线

– 一个 32-bit 3.3 V mini-PCI插槽，连接到 PCI总线

· 面板连接器：

— 扩展连接器：

– 两个扩展连接器，在8位主控模式的UTOPIA Level 2接口和外部xDSL模块的MII/RMII接口

– 一个可选择的 DSP连接器，用于外部DSP或局部总线模块的 5位负载总线寻址和的 8位数据总线

—  +12 V和 +5 V 电源，带4引脚连接器，用于ATX电源或底盘电源

—   +12 V和 +5 V电源 DIN连接器，用于电源适配器

—      RS-232C连接器

– 一个 9引脚 DB9插口或一个  10引脚 2.54 mm连接器

— UART连接器

– 一个 6引脚 UART连接器，3.3 V电压

— JTAG/COP接口用于调试

— 尺寸：152.4 mm X  146.1 mm，不包括底盘

· 6层 PCB电路板（四层用于信号，两层用于电源和接地）

MPC8323E-RDB开发板的软件资源

  · U-boot                                   (in flash)

         Supporting TFTP over WAN or LAN, and pci detection

  · Linux 2.6.20 kernel             (may be stored in on-board flash or tftpboot'ed)

         Supporting PCI, USB and ethernet (WAN port and LAN switch)

  · Ram Disk file system        (may be stored in on-board flash or tftpboot'ed)

         glibc-2.3.6 dynamic libraries

         Busybox

         USB support                   (Host mode only)

 DHCP client (WAN) and DHCP server (LAN)

         telnet server, boa webserver

         strace, vmstat

         pciutils, ethtool

         Other applications may be added by rebuilding the filesystem.

     See the LtibFaq.html.

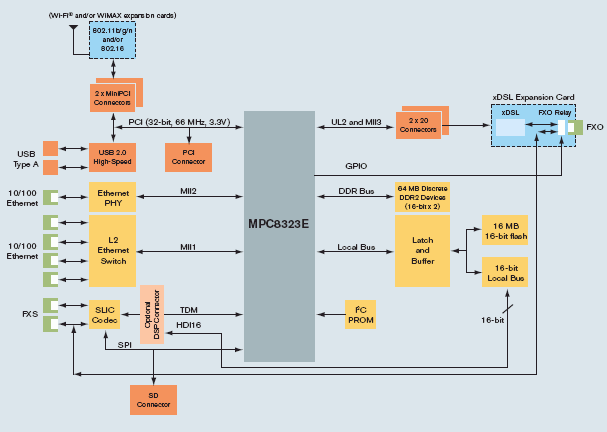

开发板结构框图
