Freescale PowerPC MPC8377E/8379E-RDB开发评估板DMS RAID5 NAS

MPC8377E/8379E-RDB提供消费者一个高度集成参考设计板，帮助缩短上市到消费者的时间。该参考设计针对中小型企业和消费者应用，例如支持RAID5的网络附加存储(NAS) ，多功能打印机和office-in-a box。这款经济型开发板是基于MPC837x系列，建立在Power架构技术上的，带有业内领先的外部器件，帮助消费者加快设计和整合他们的目标应用。

目标应用

· 网络附加存储 (NAS)

· 数字媒体服务 (DMS)

· 带存储的住宅网关

MPC8379E 处理器特性

· 集成了四个 SATA 控制器或两个SATA，两个PCI-Express接口（对MPC8377E），因而降低了物料单(BOM)成本，也通过降低芯片数量来减少板子空间。

· 双千兆以太网控制器，允许与以太网LAN的高速互连。

· 高系统性能，源于Power架构的e300内核，工作频率Z高可达667MHz

· 安全和 XOR 引擎，支持加密算法(例如 AES 和DES/3DES)和 RAID 5 算法。

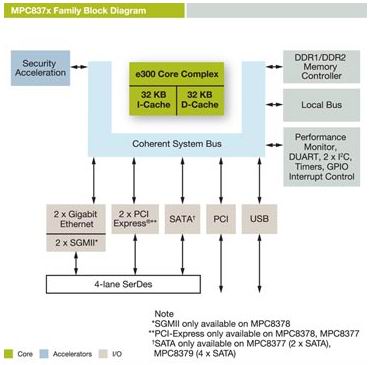

MPC837XE处理器结构框图

MPC8377/8379E-RDB开发板特性

· CPU: Freescale MPC8379E 或MPC8377E

· 存储子系统

? 256 MB unbuffered DDR2 SDRAM

? 8 MB NOR flash

? 32 MB NAND flash

? 256 KB serial EEPROM

? SD卡连接器

· 接口

◆ 10/100/1000 以太网接口

? 一个千兆位 RGMII，连接到 Vitesse Gigabit PHY (VSC8201)

? 一个5端口 Vitesse Ethernet switch (VSC7385)

◆ PCI 和PCI Express插槽

? PCI Express连接器(对MPC8377E)

? MiniPCI Express for WLAN(对MPC8377E)

? 一个MiniPCI 连接器

? 一个标准PCI 连接器

◆ SATA

? 两个(仅对MPC8377E)，或四个标准 SATA II 连接器(仅对MPC8379E)

◆ USB 2.0

? 4端口USB hub或一端口USB OTG

◆ DUART

◆ 温度传感器，在I2C总线

◆ 可编程LED，用于调试

◆ Mini-ITX 尺寸: 170 mm x 170 mm

◆ 6层 PCB印刷电路 (4层信号，2层电源和接地)

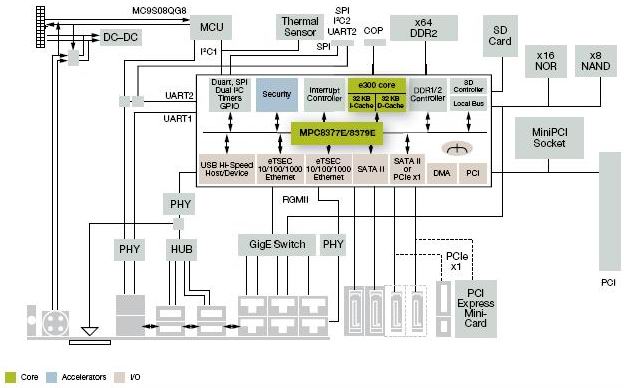

MPC8377E/8379E-RDB开发板结构框图

开发工具

◆ USB TAP在线仿真器（支持PowerPC） http://item.taobao.com/item.htm?id=14895703628

◆ JediView for PowerPC开发环境软件 http://item.taobao.com/item.htm?id=14215102518

MPC8377E/79E-RDB软件包：

(1) Document:

MPC8377E/79E-RDB用户手册

(2) Hardware:

MPC8377E/79E-RDB开发板原理图

(3) Software:

8377E/79E full Version LTIB包光盘 (内含Powerpc-linux-gcc version3.4.3版本)包含：

　1) Board Support Packages

2) Embedded Linux 2.6x or 2.4 source code package

3) Uboot 1.1/2/4

4) GNU, GDB tool chains

5) PCI, USB2.0, 10/100/1000 Ethernet drivers

6) JediView for PowerPC 评估软件

产品包装

　　MPC8377E/79E-RDB评估板一台，MiniITX机箱，ATX电源，钮扣电池，串口线，USB线，网线，光盘等

MPC837x系列比较

	MPC8379E	MPC8378E	MPC8377E
Core	e300	e300	e300
CPU Speed	Up to 667 MHz	Up to 667 MHz	Up to 667 MHz
L1 I/D Cache	32KI/ 32KD	32KI/ 32KD	32KI/ 32KD
Memory Controller	32/64 bit DDR/2 up to 400MHz	32/64 bit DDR/2 up to 400MHz	32/64 bit DDR/2 up to 400MHz
Local bus	32 bit w/NAND boot support	32 bit w/NAND boot support	32 bit w/NAND boot support
PCI	1-32 bit up to 66MHz (2.3)	1-32 bit up to 66MHz (2.3)	1-32 bit up to 66MHz (2.3)
PCI Express	—	2-x1 or 1-x2	2-x1 or 1-x2
SATA	4x1 SATA 2.0 w/PHY	—	2x1 SATA 2.0 w/PHY
Ethernet	2-10/100/1000 RGMII, RTBI, (R)MII	2-10/100/1000 SGMII, RGMII, RTBI, (R)MII	2-10/100/1000 RGMII, RTBI, (R)MII
USB 2.0	1 Host or Device	1 Host or Device	1 Host or Device
Security	E version only	E version only	E version only
UART	Dual	Dual	Dual
I2C	Dual	Dual	Dual
SPI	Yes	Yes	Yes
Interrupt Controller	Yes	Yes	Yes
Package	Te PBGA	Te PBGA	Te PBGA
