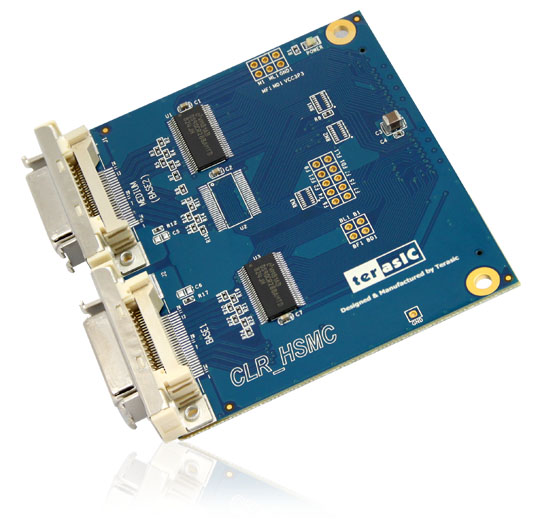

台湾友晶 ａｌｔｅｒa CLR-HSMC 影像接收子卡 北航博士店

CLR-HSMC 影像接收子卡是专为影像处理应用提供转接摄像头界面的子卡。CLR-HSMC 共可提供 2 个 Base mode 或者 1 个 Medium mode 的 camera link 接口摄像头进行连接. 通过 HSMC 与 Camera Link 接口，用户可以使具有 HSMC/HSTC(*1) 接口的主板(例如：DE4, DE3 and DE2-115)撷取摄像头的影像给 FPGA 进行后续的影像处理动作。

Camera Link Receiver Card

• Support of standard Camera Link modes (base, medium, dual base assembly)
• Serial Communication with camera
• Simple interface
• Automatic detection by hardware / software
• Two LVDS 28-bit channel link chip (DS90CR288A)
  • 28 bit, 20 to 85 MHz shift clock support
  • Up to 2.38 Gbps throughput
  • Up to 297.5 Mbytes/sec bandwidth
• Support 2.5V and 3.3 V I/O standard

功能方框图

CLR-HSMC(Base 模式) 功能方框图

CLR-HSMC(Medium 模式) 功能方框图

CLR-HSMC(Dual-base 模式) 功能方框图

连接性

CLR-HSMC 与 Base 模式的相机连接示意图

CLR-HSMC 与 Medium 模式的相机连接示意图

连接性

CLR-HSMC 与 DE2-115 连接示意图

CLR-HSMC 与 DE3 连接示意图
注意：连接 CLR-HSMC 与 DE3 需要使用 HFF 子卡，该子卡包含在 DE3 包装盒内。

CLR-HSMC 与 DE4 连接示意图
注意：连接 CLR-HSMC 与 DE4 需要使用 THCB-HMF2 子卡，该子卡包含在 DE4 包装盒内。

应用

• 机器视觉系统

参考设计

 数位相机例程 (适用DE4)

该例程演示了数位相机通过 CLR-HSMC 子卡与 DE4 组合在一起的应用。

数位相机例程的硬件设置

 数位相机例程(适用DE3)

该例程演示了数位相机通过 CLR-HSMC 子卡与 DE3 组合在一起的应用。

数位相机例程的硬件设置

 数位相机例程(适用DE2-115 )

该例程演示了数位相机通过 CLR-HSMC 子卡与 DE2-115 组合在一起的应用。

数位相机例程的硬件设置

 带PCI-E接口的数位相机(适用DE4 )

该例程是 DE4 示例的一个扩展，我们可以轻松的实现将一个 DVI 接口的控制器替换为一个终端 PC 的应用，它通过 PCIe 接口实现与 DE4 的通信，并且能够更好的实现视频影像的实时输出。

带 PCI-E 接口的数位相机例程的硬件设置
