PowerPC MPC8541E处理器板Freescale飞思卡尔e500内核1850MIPS

PowerPC MPC8541E处理器板Freescale飞思卡尔e500内核1850MIPS

查看大图

分享到： 转播到腾讯微博

PowerPC MPC8541E处理器板Freescale飞思卡尔e500内核1850MIPS

  • 销售价： ￥15000.00
购买数量：
  (库存878)

MPC8541E处理器卡，只含1个处理器卡

(MPC8541E处理器卡＋Type-N/S/A 载板 如需Type-N/A载板，请拍：http://item.taobao.com/item.htm?id=16363972148）



 单击下载

    MPC8541E开发系统资料  　　祥佑MICETEK 2009 PowerPC产品介绍



概述

为满足高端通讯应用的要求，祥佑(MICETEK)推出MPC8541E开发系统。此系统由MPC8541E处理器卡与载板组成，两者结合起来使用才能正常工作。

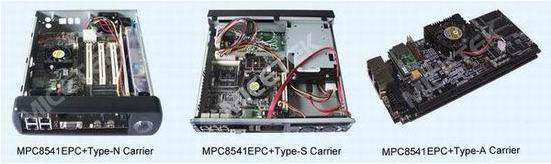

MPC8541E处理器卡可作为通用的PQ37PC处理器卡，支持飞思卡尔PowerQUICC通信处理器中的PQ37处理器，包括MPC8540，MPC8541E，MPC8555E和MPC8560。该处理器卡在一块尺寸很小的印刷电路板上集成了CPU(8541E)和其他一些外围电路，可以方便地与Type-N，Type-S和Type-A等不同的载板进行组合，为通信网络，贮存设备和ATCA/μTCA系统的应用提供灵活的开发环境。为开发者大大降低了他们的开发成本，提供了MPC8541E开发系统Z大程度的灵活性，并且节约了宝贵的开发时间。



作为系统级芯片的MPC8541E处理器具有强大的e500 PowerPC内核、256KB的二级缓存，以及行业标准的外围接口技术，使得处理器的性能与I/O系统输入之间能够协调匹配。并且，MPC8541E采用的e500内核的时钟频率高达533MHz-833MHz。



除了具有高性能的e500内核，MPC8541E还具有1个64位、频率为333MHz的DDR SDRAM存储控制器、2个千兆以太网控制器、2个10/100快速以太网控制器、1个4通道的DMA控制器、双路异步收发器(DUART)、1个本地总线控制器、2个I2C控制器和1个串行周边接口(SPI)。MPC8541E还具有2个32位PCI控制器，并可配置成为1个64位的PCI控制器。这种成本经济的双PCI配置方式可以取代分立的PCI桥和芯片组，满足需要多PCI接口的I/O密集应用，运用于电信通信交换设备、集成通道装置、地铁区域网络、VPN和防火墙路由器、办事处和企业路由器。



方案一、MPC8541E开发板套件（MPC8541E处理器卡+Type-N载板）

订货号：MT8541E-N



主要功能：

  ·   CPU: MPC8541E e500内核，主频Z高可达833GHz；性能：

         1850MIPS@833 MHz

  ·   Memory:

— 256Mbytes DDR2

— 16MBytes flash memory

  ·   接口:

— 两个千兆以太网接口

— 一个百兆以太网接口

— 两个PCI 插槽

— 一个RS-232 串口

  ·   MPC8541E处理器卡总体情况:

 — COP接口

 — 5V风扇连接器

 — 由载板提供的3.3V 和 5V 电源

 — 灵活的POR配置，由不同的拨码开关设置

 — 10层PCB布线

 — 尺寸： 147mm x 70.9mm

  ·   Type-N载板总体情况:

 — 由4pin连接器提供的12 V 和5 V 电源

 — 6层PCB布线

 — 尺寸：220mm x 148mm

应用：网络通讯应用



方案二、MPC8541E开发板套件（MPC8541E处理器卡+Type-S载板）

订货号：MT8541E-S



主要功能：

  ·   CPU: MPC8541E e500内核，主频Z高可达833GHz；性能：

         1850MIPS@833 MHz

  ·   Memory:

— 256Mbytes DDR2

— 16MBytes flash memory

  ·   接口:

— 四个SATA接口

— 一个千兆以太网接口

— 一个四端口百兆以太网switch

— 一个PCI 插槽，一个miniPCI插槽；或

     两个miniPCI插槽

— 一个RS-232 串口

  ·   MPC8541E处理器卡总体情况:

 — COP接口

 — 5V风扇连接器

 — 由载板提供的3.3V 和 5V 电源

 — 灵活的POR配置，由不同的拨码开关设置

 — 10层PCB布线

 — 尺寸：147mm x 70.9mm

  ·   Type-S载板总体情况:

 — 由4pin连接器提供的12 V 和5 V 电源

 — 6层PCB布线

 — 尺寸：170mm x 170mm

应用：网络附加存储应用

MPC8541开发板光盘内附资料

(1) Documentation

        MPC8541E处理器卡使用手册

        Type-N/S RevC使用手册

(2)  Hardware

         MPC8541E处理器卡原理图

         Type-N/S RevC原理图

         Type-N/S PCB设计文件

(3)  Image

          RAMDISK image

          Linux-2.6.11 kernel image

          u-boot.bin for u-boot-1.1.4

          8541-test.bin

(4)  Software

     移植到8541 RAMDISK源代码

     移植到8541Linux-2.6.11 kernel image源代码

     移植到8541 u-boot-1.1.4源代码

                U-boot平台下测试各个接口 8541-test.源代码

                Ltib for MPC8541 编译器工具



开发工具（选购）

◆ USB TAP在线仿真器（支持PowerPC）   http://item.taobao.com/item.htm?id=14895703628

◆ JediView for PowerPC开发环境软件     http://item.taobao.com/item.htm?id=14215102518

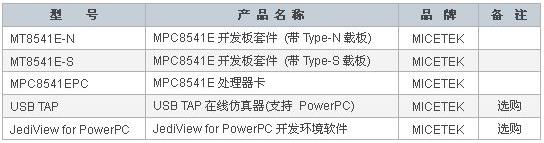

订货信息
