Freescale飞思卡尔PowerPC MPC8349E-mITX开发板标准版USB2.0高速

Freescale飞思卡尔PowerPC MPC8349E-mITX开发板标准版USB2.0高速

查看大图

分享到： 转播到腾讯微博

Freescale飞思卡尔PowerPC MPC8349E-mITX开发板标准版USB2.0高速

  • 销售价： ￥7000.00
购买数量：
  (库存878)

MPC8349E-mITX 开发板

点击下载：
祥佑MICETEK 2009 PowerPC产品介绍 PDF

MPC83XX相对于MPC82XX优势　

MPC8349 UserManual

概述

MPC8349E-mITX参考开发板展示了飞思卡尔PowerPC MPC8349E处理器的能力。它是硬件和软件开发的理想平台。除了高度集成MPC8349E处理器外，这个参考板提供了外围部件来支持这些额外的功能，如五个端口的千兆位以太网交换器，四个高速USB 口，四个串行ATA口，一个PCI插槽，一个miniPCI插槽和一个Compact Flash存储器插槽。MPC8349E微处理器支持两个10/100/1000Mbps以太网控制器，两个32位或一个64位PCI控制器，集成安全引擎，USB 2.0主从控制器，四通道DMA，DUART，串行外围设备，通用I/O和系统定时器。MPC8349E的高集成度有助于降低系统成本，提高性能和简化主板设计。MPC8349E也集成了一个硬件加密模块，能支持在住宅市场中用于安全通信的高性能数据鉴定的不同运算规则。它支持DES，3DES，MD-5，SHA-1，AES，PKEU，RNG 和RC-4硬件加密运算。



开发板支持包预先安装在MPC8349E-mITX中。这个软件包包括bootloader（u-boot），通用PowerPC Linux系统和相关文件系统。U-boot和Linux内核存放在主板上的Flash存储器里，文件系统被预先安装在MPC8349E-mITX上的FLASH里面。上电后，Linux系统就可以在MPC8349E-mITX开发板上运行起来了。



MPC8349E-mITX软件包系统利用了一个叫Linux目标映像创建（LTIB）的工具。LTIB是一套利用现有开放源程序配置和源代码包，把它们捆绑成一个BSP包的工具。源代码包包括bootloader，Linux内核资源和许多用户空间源代码包，用来建立一个完整的BSP。飞思卡尔开发者用LTIB来创建用于多数飞思卡尔开发目标的BSP。LTIB给开发者提供了尽可能多的BSP资源，用于满足客户灵活的需求，另外也提供了要求开发板进行特定修改组件。





应用

MPC8349E PowerQUICC II Pro系列为网络、通信和深入计算应用的开发提供了一个高性价比、高集成控制的处理解决方案，可用于以太网路由器、交换机、无限局域网设备、网络存储、家庭网络应用、工业控制设备、复印机、打印机和其他影像系统。



MPC8349E处理器结构框图



开发评估系统硬件资源配置

     ·   CPU

              o   Freescale MPC8349/8349E TBGA @ 266/533 (or 333/667)MHz

              o   Performance：1260 MIPS @ 667 MHz

     ·   存储器系统

              o   256-MByte (可扩展到1GByte) DDR1 DIMM SDRAM

              o   16-MByte Flash(两个MacronixTM MX29LV640BT Flash Memory)

              o   Compact Flash连接器

     ·   接口

              o   LAN：使用Vitesse? VSC7385 SparX-G5 5+1千兆交换网芯片，和MPC8349E的TSEC1接口连接，构成一个5＋1的二层线速全交换1000M以太网(共5个交换网口)

              o    WAN：使用Vitesse? VSC8201 单端口千兆 PHY芯片，和MPC8349E的TSEC2连接，构成1个千兆以太网口

              o   USB 2.0高速(480Mbps，OTG 和 HUB)：

             ◆ USB1，接1个USB HUB扩展成4个USB 接口

             ◆ USB2，接1个USB 2.0高速 OTG PHY

              o   Serial ATA 控制器：

             ◆ Silicon Image? Sil3114 PCI to Serial ATA 控制器，66Mhz 在PCI接口1上，可接四个硬盘

              o   双PCI总线：

             ◆ PCI1:32bit，33MHz~66MHz，接SATA控制器
             ◆ PCI2:32bit，33MHz~66MHz，1个标准PCI接口和1个MINIPCI-III型接口上

              o   AtmelTM AT24C08 串行 EEPROM

              o   1个RTC DallasTM DS1339 RTC 和 纽扣电池

              o   Freescale MC9S08QG8 MCU (20-MHz HCS08 CPU) 风扇控制和软件启动

              o   板上连接器

             ◆ 扩展连接器

                           16位系统总线扩展连接器,9位外部VoIP模块地址

              使用通用IO的LCD接口

             ◆ 2个10 ATX 电源连接器

             ◆ RS-232C 接口

                             1 X 9 pin DB9

                             1 X 10 pin 2.54mm 连接器

             ◆ JTAG / COP 调试接口

    ·   看门狗：MPC83xx芯片自带WATCHDOG

    ·   主板尺寸：Mini-ITX form factor (170 mm x 170 mm, or 6692 mils x 6692 mils)

    ·   6层PCB(4层信号, 2层电源和接地)电路

    ·   功耗：MPC8349芯片功耗为2~3W，开发板功耗 为20W，Z大功耗25W (不包括硬盘功耗)。



MPC8349E-mITX开发板结构框图

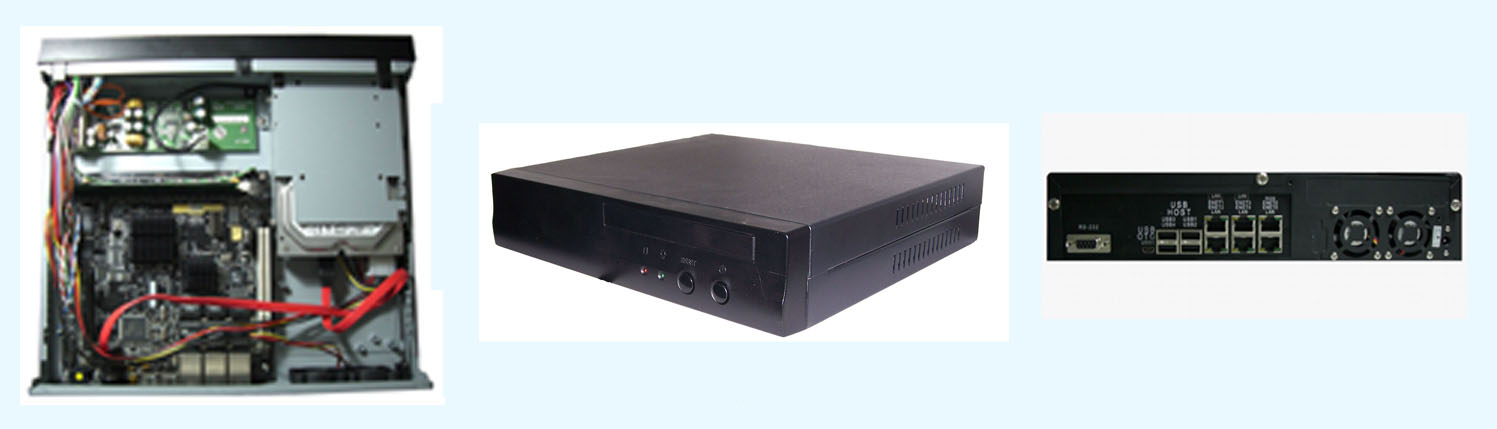

开发板实图







MPC8349E-mITX软件包：

(1) Document:

MPC8349E-mITX用户手册

(2) Hardware:

MPC8349E-mITX开发板原理图

(3) Software:

8349 full Version LTIB包光盘 (内含Powerpc-linux-gcc version3.4.3版本)包含：

　1) Board Support Packages

2) Embedded Linux 2.6x or 2.4 source code package

3) Uboot 1.1/2/4

4) GNU，GDB tool chains

5) PCI，USB2.0，GbEthernet，10/100/1000 ethernet drivers

                6) JediView for PowerPC V0.81评估软件



产品包装

　　MPC8349E完全版本评估板一台，256M DDR内存条，MiniITX机箱，ATX电源，钮扣电池，串口线，USB线，网线，光盘等



开发工具



◆ USB TAP在线仿真器（支持PowerPC）   http://item.taobao.com/item.htm?id=14895703628

◆ JediView for PowerPC开发环境软件     http://item.taobao.com/item.htm?id=14215102518

订货信息
