Freescale飞思卡尔PowerPC MPC8349E-mITX-GP经济开发板1260MIPS

MPC8349E低成本开发板是针对于飞思卡尔 MPC8349E PowerQUICC II Pro通信处理器的经济型高性能开发平台。和标准版MPC8349E-mITX相比，提供开发设计人员一块较简单的硬件单板、软件源码、开发设计文档和开发工具，省去了一些客户不需要的资源，节省了客户的成本。能让客户直接方便地在开发板进行软件测试和开发，并能为客户的自主硬件设计提供一个正确的设计模型和对比参考，节省用于前期硬件的设计和调试的时间，加快产品上市。

32位MPC8349E-mITX-GP开发板，具有硬件加密、以太网媒体存取控制器(MAC)，以及USB主机、器件和OTG(On-the-Go)支持。该平台包括一个Gb以太网、一个高速USB接口、串行通道和PCI slot，全部都整合在一个经济型的Mini-ITX外形因子中。

应用

MPC8349E PowerQUICC II Pro系列为网络、通信和深入计算应用的开发提供了一个高性价比、高集成控制的处理解决方案，可用于自动化和机器人，测试和测量，进程制造控制，空间技术，房屋控制和医疗、复印机、打印机和其他影像系统。

MPC8349E处理器结构框图

开发板硬件资源配置：

    ·   CPU

             o Freescale MPC8349E TBGA @ 266/533 (or 333/667)MHz

             o Performance：1260 MIPS @ 667 MHz

    ·   存储器系统

             o 128-MByte (可扩展到1GByte) DDR1 DIMM SDRAM

             o 8-MByte Flash

    ·   接口

             o TSEC1, GMII 接口：1个10/100/1000M以太网口，由Vitesse? VSC8201 单端口1000M PHY芯片控制

             o USB 2.0高速(480Mbps，HUB和OTG)：

            ◆ USB2，ULPI接口，接1个USB 2.0 mini-AB型接口，with SMSC?

            ◆ USB3300 Hi-Speed USB host/device/OTG PHY

             o PCI2总线：32位PCI接口,66MHZ

            ◆ 1X32位，3.3V PCI Slot,连接PCI 2

             o AtmelTM AT24C08 串行 EEPROM

             o 1个RTC Dallas^TM DS1339 RTC 和纽扣电池

             o Freescale MC9S08QG8 MCU (20-MHz HCS08 CPU) 风扇控制和软件启动

             o 板上连接器

            ◆ 扩展连接器

                           16位系统总线扩展连接器,9位外部VoIP模块地址

              使用通用IO的LCD接口

            ◆ 2个10 ATX 电源连接器

            ◆ RS-232C 接口

                          1 X 9 pin DB9

                          1 X 10-pin 2.54 mm connector

            ◆ JTAG / COP 调试接口

    ·   看门狗：MPC83xx芯片自带WATCHDOG

    ·   主板尺寸：Mini-ITX form factor (170 mm x 170 mm，或者6692 mils x 6692 mils)

    ·   6层 PCB (4层信号, 2层电源和接地)电路

    ·   功耗：MPC8349芯片功耗为2~3W，开发板功耗 为20W，Z大功耗25W (不包括硬盘功耗)。

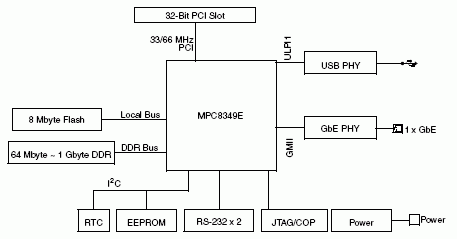

MPC8349E-mIT-GP开发板结构框图

开发板软件配置

       ·   Board Support Packages

       ·   Embedded Linux2.6x or 2.4

       ·   U-boot1.1/2/4

       ·   Source code package

       ·   GNU, GDB tool chains

       ·   PCI, USB2.0, GbEthernet, 10/100 Ethernet driversn

开发工具

    ◆ 8349 full Version LTIB包光盘 (内含Powerpc-linux-gcc version3.4.3版本)

◆ USB TAP在线仿真器（支持PowerPC）   http://item.taobao.com/item.htm?id=14895703628

◆ JediView for PowerPC开发环境软件     http://item.taobao.com/item.htm?id=14215102518
