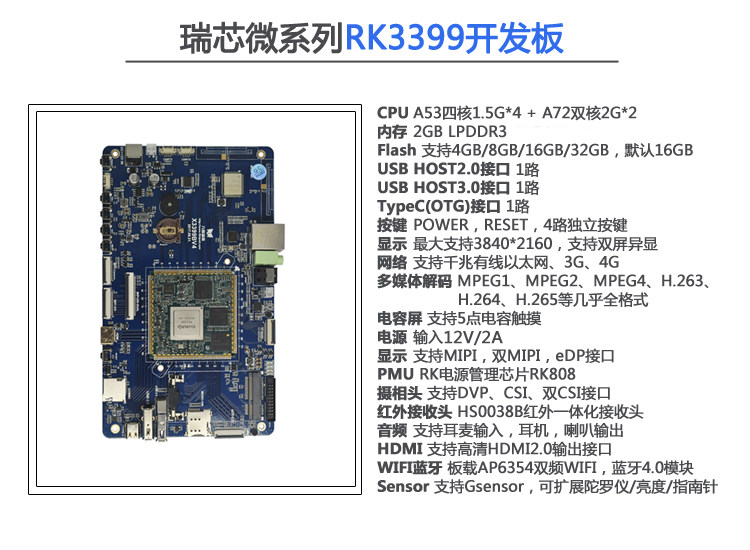

九鼎创展X3399瑞芯微RK3399开发板6核64位Mali-T860 USB3.0 TypeC

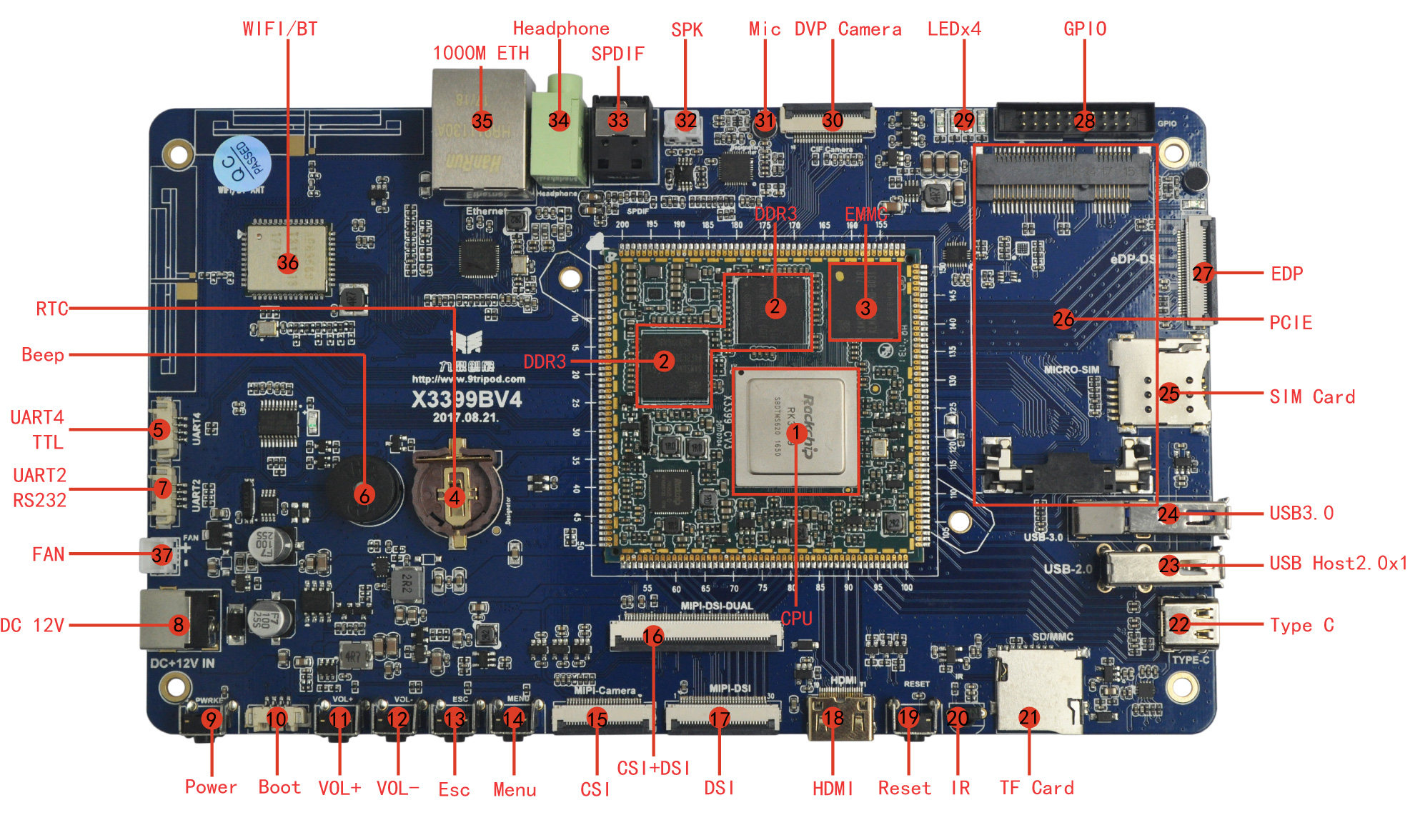

硬件接口介绍
标号	名称	说明
【1】	CPU	RK3399，A53,41.5GHz+A72,22GHz
【2】	DDR	K4E8E304EE-EGCF，LPDDR3，2GBytes
【3】	EMMC	KLMAG2GEND,16GB(4G,8G可选)
【4】	RTC	RTC电池座，CR1202
【5】	UART	UART4，TTL电平接口
【6】	BEEP	蜂鸣器
【7】	UART2	串口2，默认调试串口，RS232电平
【8】	DC座	12V DC电源输入
【9】	POWER	电源按键
【10】	Boot	单片机升级座
【11】	独立按键	音量加，在升级时用作Recovery键
【12】	独立按键	音量减
【13】	独立按键	返回键
【14】	独立按键	菜单键
【15】	MIPI CSI	MIPI摄像头接口
【16】	MIPI CSI+DSI	MIPI摄像头接口及DSI接口，可接双MIPI屏
【17】	MIPI DSI	接MIPI接口的屏
【18】	HDMI	HDMI输出接口
【19】	RESET	复位按键
【20】	红外接收头	HS0038红外一体化接收头
【21】	TF卡	TF卡座
【22】	TYPEC	TYPEC接口，兼容OTG功能
【23】	USB HOST	HOST2.0接口，RK3399自带
【24】	USB3.0接口	USB HOST3.0接口
【25】	SIM卡槽	3G、4G手机卡槽
【26】	PCIE接口	接PCIE 3G、4G模块
【27】	EDP	EDP接口
【28】	GPIO	GPIO接口
【29】	LED灯	四路可编程LED灯
【30】	摄像头接口	标准24PIN 摄相头接口
【31】	MIC	耳麦，录音输入
【32】	SPK	喇叭接口
【33】	SPDIF	光纤输出接口
【34】	耳机座	耳机输出
【35】	千兆网口	RT8211E 接口
【36】	WIFI/BT	AP6354 WIFI/BT二合一模块
【37】	FAN	风扇接口

x3399开发板驱动支持列表
system driver	Linux4.4+ Android6.0	Linux4.4.52+ Android7.1	Linux4.4.5+ Debian9	Linux4.4.5+ Ubuntu16.04	Linux4.4+ QT5.6
四路可编程LED灯	●	●	●	●	●
7寸MIPI屏(1024*600)	●	●	●	●	●
MIPI屏(2048*1536)	●	●	●	●	●
EDP屏(2048*1536)	●	●	●	●	●
背光驱动	●	●	●	●	●
PMIC驱动(RK808)	●	●	●	●	●
电容触摸	●	●	●	●	●
EMMC驱动	●	●	●	●	●
SD卡驱动	●	●	●	●	●
独立按键	●	●	●	●	●
ADC驱动	●	●	●	●	●
Gsensor	●	●	暂无需求	暂无需求	暂无需求
陀螺仪	●	●	暂无需求	暂无需求	暂无需求
指南针	●	●	暂无需求	暂无需求	暂无需求
亮度传感器	●	●	暂无需求	暂无需求	暂无需求
蜂鸣器驱动	●	●	●	●	●
红外遥控	●	●	●	●	●
开关机	●	●	●	●	●
休眠唤醒	●	●	暂无需求	暂无需求	●
一路USB HOST2.0驱动	●	●	●	●	●
一路USB HOST3.0驱动	●	●	●	●	●
一路TypeC(OTG)驱动	●	●	●	●	●
音频(RTL5651)	●	●	●	●	●
录音(RTL5651)	●	●	●	●	暂无需求
音频光纤输出(SPDIF)	●	●	暂无需求	暂无需求	●
SDIO双频WIFI/BT4.0	●	●	●	●	●
并口摄相头驱动	●	●	暂无需求	暂无需求	暂无需求
CSI摄相头驱动	●	●	暂无需求	暂无需求	Coming soon
USB口摄相头驱动	●	●	●	●	●
串口	●	●	●	●	●
HDMI2.0	●	●	●	●	Coming soon
3G模块(3G dongle)	●	●	暂无需求	暂无需求	暂无需求
4G模块(PCIE接口)	●	●	暂无需求	暂无需求	暂无需求
GPS模块	●	●	●	●	●
千兆以太网	●	●	●	●	●
USB鼠标键盘	●	●	●	●	●
uboot	●	●	●	●	●
SD卡脱机更新映像	Coming soon	Coming soon	Coming soon	Coming soon	Coming soon

支持Camera Sensor列表
OV13850	Camera Sensor	13Mega
OV8825	Camera Sensor	8Mega
OV8820	Camera Sensor	8Mega
OV8858	Camera Sensor	8Mega
OV2685	MIPI SOC Sensor	2Mega
GC2155	DVP SOC Sensor	5Mega
OV5640	DVP SOC Sensor	5Mega
GC2035	DVP SOC Sensor	2Mega
HM2057	DVP SOC Sensor	2Mega
NT99252	DVP SOC Sensor	2Mega
SP2518	DVP SOC Sensor	2Mega
OV2659	DVP SOC Sensor	2Mega
GC0308	DVP SOC Sensor	0.3Mega

语音2G/3G/4G modem 列表（语音+数据+短信）节选
网络制式	型号	基带版本	厂商	厂商（英文）	RIL库	RIL 版本
WCDMA	MU509	11.813.01.10.00	华为	HUAWEI	libreference-ril-mu509.so	v2.3
WCDMA	MT6229	V3.4	环鸿	USI	libreference-ril-mt6229.so	RIL_4.1_MT6229_v7.03
WCDMA	MW100	MW100G_BASE_V200R20	信可	Thinkwill	libreference-ril-mw100.so	v1.6
WCDMA	MI700		信可	Thinkwill	libreference-ril-mi700.so
WCDMA	MI900		信可	Thinkwill	libreference-ril-mi900.so
GSM	M0		秦创	Tsintech	libreference-ril-sc6610.so
GSM	M51		RDA	RDA	libreference-ril-m51.so
GSM/EDGE	M50(MT6250)		中一	zinnwireless	libreference-ril-mt6250.so
GSM	C66A		智冠	wiscrown	libreference-ril-c66a.so
WCDMA	SEW290		实创兴	StrongRising	libreference-ril-sew290.so
WCDMA	U5501		龙尚	LONGSUNG	libreference-ril-u5501.so

3G Dongle 列表（数据）节选
网络制式	型号	Model ID	厂商	厂商（英文）	备注	RIL 库
WCDMA	W71	HSPA USB Dongle	龙旗	Longcheer		libril-rk29-dataonly.so version V2.3.02
EVDO	E1916	E1916	网讯	Vtion
EVDO	EC122	EC122	华为	HUAWEI
EVDO	EC1261	EC1261	华为	HUAWEI
WCDMA	W72	HSPA USB Dongle	龙旗	Longcheer
WCDMA	E220	E220	华为	HUAWEI
WCDMA	E1820	E182E	华为	HUAWEI
WCDMA	E182E	E182E	华为	HUAWEI
WCDMA	W567	ZD6000	禾苗技术		不支持对该Dongle进行模式切换，只支持它的定制版本
WCDMA	K80	K80	摩波彼克	MobilePeak	不支持对该Dongle进行模式切换，只支持它的定制版本
EVDO	UE800	UE800	信可	Thinkwill	不支持对该Dongle进行模式切换，只支持它的定制版本
WCDMA	AL300	HSPA Data Card	阿尔卡特	Alcatel
WCDMA	E180	E180	华为	HUAWEI
WCDMA	C339	C339	BandLuxe	BandLuxe
WCDMA	Longtail WU-872	MF110	中兴	ZTE
WCDMA	MF190	MF190	中兴	ZTE	该dognle型号有多种PID 0x2000/0x0124/0x0117/0x2003/0x0033
TD-WCDMA	ET128	ET128	华为	HUAWEI
WCDMA	ALCATEL	HSPA Data Card	阿尔卡特	Alcatel	TCL提供的Dongle

X3399开发板一套(标配配7寸1024*600电容触摸MIPI液晶模组，下单时若选择配10寸屏，则不配7寸屏，改配10.1寸EDP 2K屏模组)

12V/2A电源适配器1个

TYPEC数据线1根

串口转接板1个

串口线1根

网盘资料链接（购买后联系客服获取）

百度网盘：	pan.baidu.com/s/1dGsrPKH 密码：ryim
谷歌网盘：	drive.google.com/open?id=0B-yeuBKFw_hMWERLcW5XWXR3Mkk
维基教程：	x.9tripod.com/wiki/zh/index.php/%E9%A6%96%E9%A1%B5
Gitlab：	x.9tripod.com/wiki/zh/index.php/Gitlab

1	普通网线一根
2	喇叭一个
3	8G TF卡一张
4	10.1寸2K EDP屏液晶模组一个
5	1300W像素的OV13850摄像头一个
6	500W像素的OV5645摄像头一个
7	支持x210，x4412，x3288，x3399的优质HDMI线一根
8	USB转串口线一根
9	USB 3G上网卡一个
10	PCIE接口的3G模块一个
11	PCIE接口的4G全网通模块一个
12	TVIN模块一个
